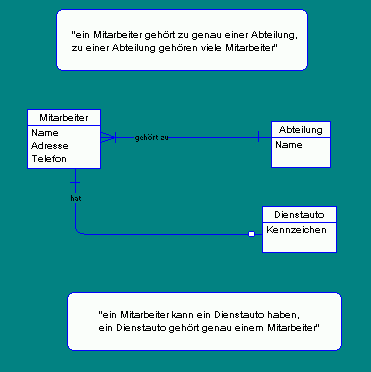

S-Designor: CDM (Conceptual Data Model)

logischer Entwurf
Arbeiten mit Entitäten, Attributen und Relationen
unabhängig von der Ziel-Datenbank

1. Arbeitsfläche


   grafische Manipulation der Objekte, Anordnen
   "Ziehen" von Beziehungen




2. Werkzeugkasten


   Verschieben von Objekten
   Verändern der Ansicht
   Erstellen von Entitäten und Beziehungen
   Einfügen von Beschriftung
   Zeichnen

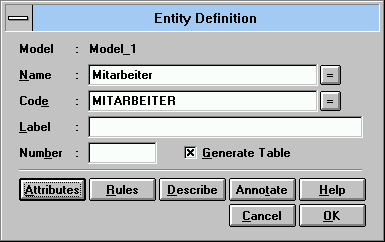

3. Entitäten

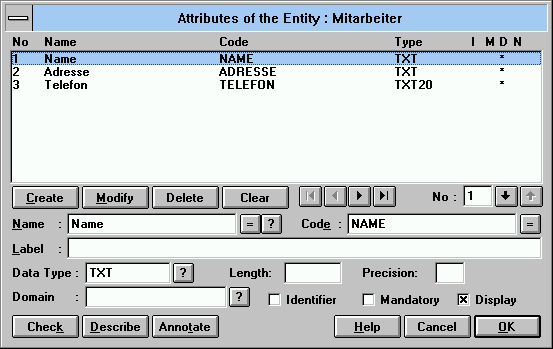

4. Attribute


   Identifier - Festlegen des Primärschlüssels

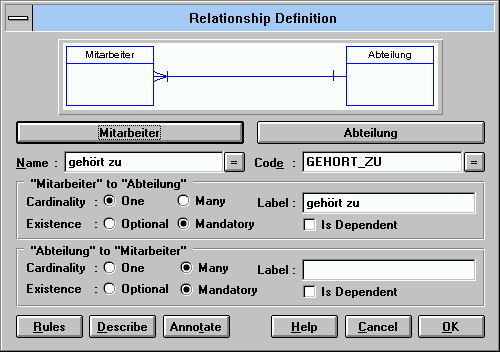

5. Relationen


   Dialog versionsabhängig
   one-to-one
   one-to-many
   many-to-many
   optional/mandatory
   "Is Dependent" - "is a"-Beziehung, Vererbung

   weitere Beispiele zu Relationen
